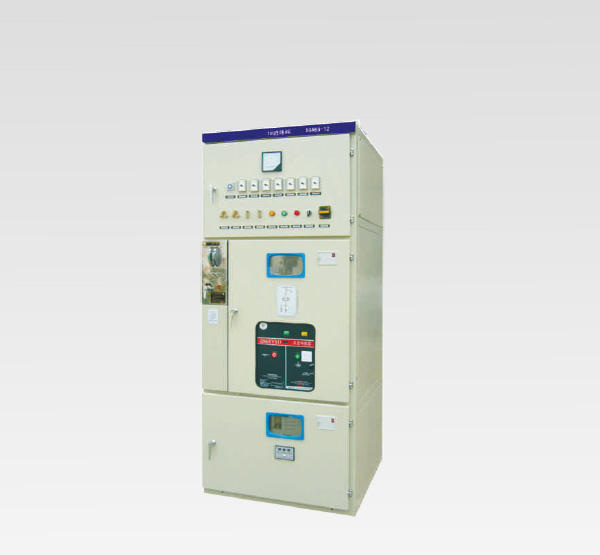

箱型固定式金屬封閉開關設備產品概述：

XGN66-12箱型固定式交流金屬封閉式開關設備(以下簡稱開關柜)適用于3.6~12k V相二交流50Hz系統中作為接受與分配電能的裝置，適合于頻繁操作的場所和配裝油開關的開關柜改造之用。其母線系統為單母線系統和單母線分段系統。

開關柜符合GB3906《3.6～40.5kV交流金屬封閉開天設備和控制設備》和DL404《戶內交流高壓開關柜訂貨技術條件》的要求，開關柜外形美觀、體積小、具有完整可靠的防誤操作功能。開關柜內配裝的主開關VS1-12型或ZN28-12型真空斷路器，隔離開采用GN30-12、GN19-10型隔離開關，接地開關采用JN15-12型接地開關。

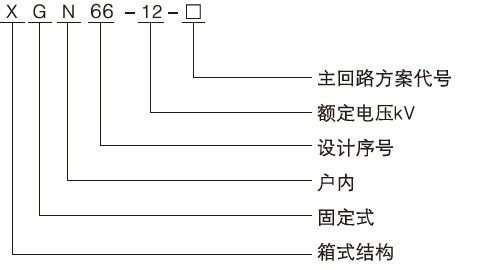

箱型固定式金屬封閉開關設備型號及含義：

箱型固定式金屬封閉開關設備使用條件：

◆ 環境溫度：最高+40℃，最低-15℃；

◆ 海拔高度：不超過1000m；

◆ 相對濕度：日平均值不大于95％，月平均值不大于90％；

◆ 地震強度不超過8級；

◆ 無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。

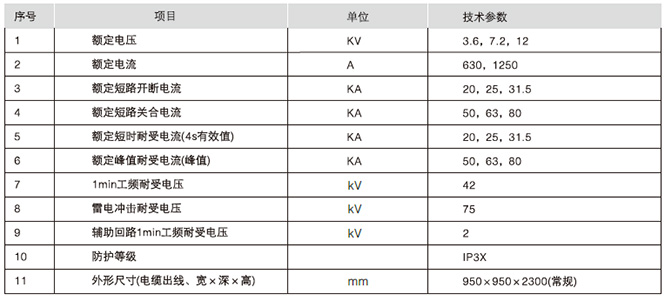

箱型固定式金屬封閉開關設備主要技術參數：

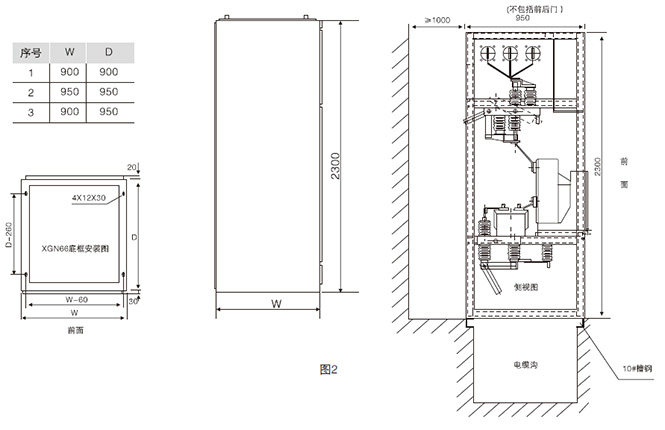

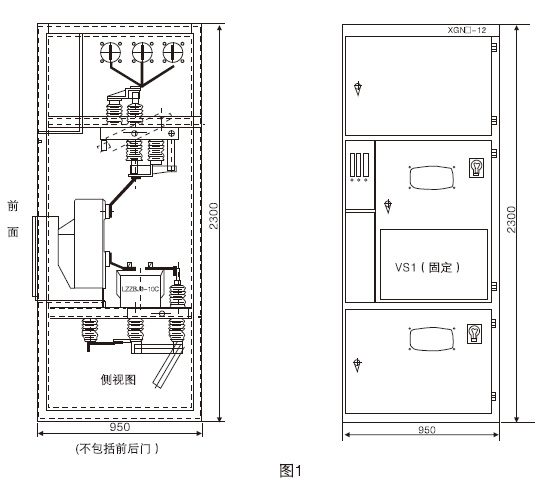

箱型固定式金屬封閉開關設備安裝尺寸及基礎示意圖：

◆ 安裝基礎參考圖（2），基礎槽鋼突出地面1-3mm，每米范圍內不平度不應超過1.5mm，全長范圍內不超過5mm。

◆ 將開關柜按順序放置于基礎上，調整好安裝的位置。然后用M12螺栓或者用點焊方法進行固定，  與柜柜之間用M8螺栓并緊。

◆ 拆開后蓋板安裝主母線和一次電纜，端子接觸面應注意清理干凈并涂中性凡士林。安裝好后注意封堵好一次電纜孔。

◆ 連接柜間接地母線，  沿使開關柜排列方向連成一體，查檢接地是否有遺漏，接地回路是否連續導通，接地電阻應不大于1Ω。

◆ 安裝二次電纜，電纜由柜前底部引入，順側壁進入繼電器室，分接于端子排上；裝好后封堵電纜孔。

◆ 清理柜內灰塵雜物。

箱型固定式金屬封閉開關設備投運：

投運前應進行如下檢查和調試：

◆ 根據訂貨要求檢查柜內安裝的電氣元件的型號與規格是否相符；檢查緊固件是否松動；檢查一、二次配線是否正確；操作隔離開關、接地開關、斷路器、機械聯鎖3～5次，應靈活無卡滯現象，聯鎖滿足“五防” 要求，然后對機械活動部位加注潤滑脂。

◆ 按說明書和出廠試驗報告檢查開關柜的絕緣水平和回路電阻、斷路器的機械特性，試驗結果應與出廠試驗報告相符或相近。

◆ 對繼電器或微機測控裝置上的電氣參數進行整定。

◆ 按說明書進行停送電操作。

箱型固定式金屬封閉開關設備維護與檢修：

用戶應定期對開關柜進行維護與檢修，內容有：

◆ 清掃各部位灰塵，特別是絕緣件表面的積塵；

◆ 檢查機械活動部位，定期加注潤滑油脂，使之保持動作靈活可靠；

◆ 檢查電接觸部位接觸是否良好，有無過熱現象，接地回路是否導通；

◆ 定期檢查緊固件是否緊固；用戶一般應在專業人員的協助下進行故障檢修，如屬少許調整和小故障，用戶自行檢修應；照本說明書主要和元件各自的說明書進行。

箱型固定式金屬封閉開關設備出廠資料：

制造廠供貨時應提供下列文件及附件：

◆ 發貨清單；

◆ 產品合格證及出廠試驗報告；

◆ 使用說明書；

◆ 有關電氣圖紙；

◆ 主要元件說明書；

◆ 柜門鑰匙，操作手柄及合同單規定的備品備件。

箱型固定式金屬封閉開關設備訂貨須知：

訂貨時應提供下列技術資料：

◆ 主接線方案編號、用途和單線系統圖、額定電壓、額定電流，  額定短路開斷電流、 配電室平面布置圖及開關柜的排列配置圖等；

◆ 開關柜控制、測量及保護功能的要求以及其它閉鎖和自動裝置的要求及原理圖；

◆ 開關柜內主要電氣元件的型號，規格及數量；

◆ 如開關柜之間或進線柜需要母線橋連接，應提供母線橋的額定載流量，母線橋的跨度，距地高度等具體要求數據；

◆ 開關柜使用在特殊環境條件時，應在訂貨時詳細說明；

◆ 其它特殊要求，在訂貨前須詳細書面說明、協商。如訂貨合同中有所用變柜，地基制作請按照提供的基礎圖施工。
