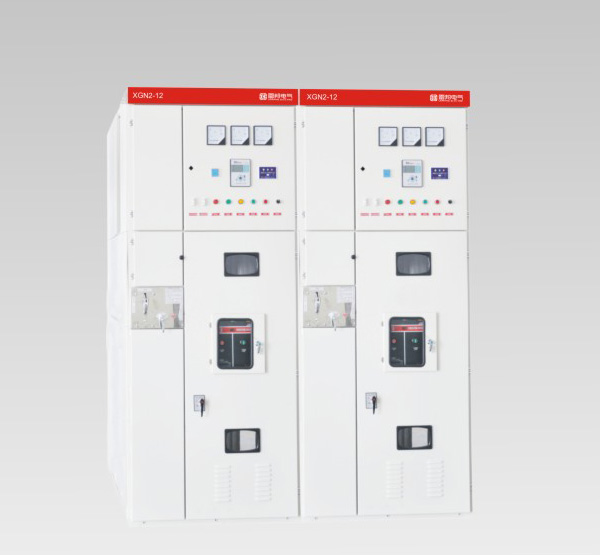

箱型固定式金屬封閉開關設備產品概述：

XGN2-12箱型固定式金屬封閉開關設備（簡稱開關柜）用于3.6、7.2、12KV三相交流50Hz系統中作為接受與分配電能之用，適合于頻繁操作的場合， 其母線系統為單母線（并可派生出單母線帶旁路和雙母線結構）。本開關柜符合國家標準GB3906-91《3~35KV交流金屬封閉開關設備》及國標標準IEC298的要求，并且有兩部提出的“五防” 閉鎖功能。

本開關柜的主開關采用ZN28-12系列真空斷路器，配用CDI7系列電磁操動機構或CT19系列彈簧操動機構，隔離開關采用GN30-12旋轉式隔離開關或GN22-12大電流隔離開關系列產品。

箱型固定式金屬封閉開關設備使用環境：

◆ 環境溫度  限上+40℃；下限-5℃；

◆ 海拔高度不超過1000m;

◆ 相對濕度  平日均值不大于95%，月平均值不大于90%；

◆ 地震烈度不超過8度;

◆ 沒有火災,爆炸危險、嚴重污染、化學腐蝕及劇烈震動場所。

◆ 超出上述環境條件，用戶應與制造廠協商。

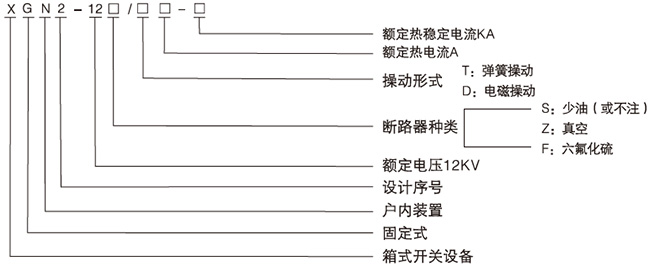

箱型固定式金屬封閉開關設備型號及含義：

箱型固定式金屬封閉開關設備性能參數：

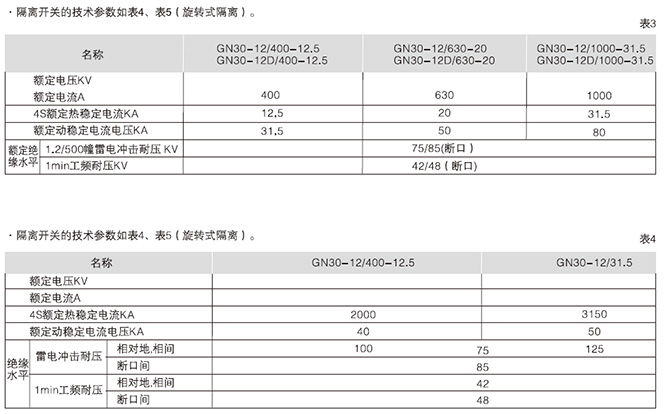

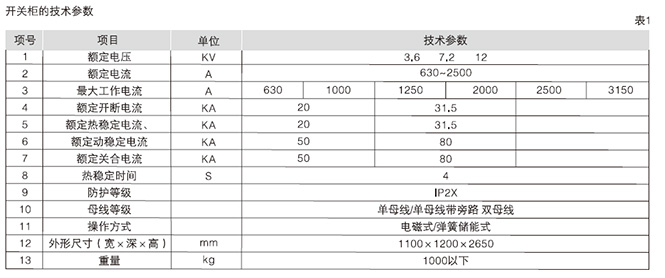

◆ 開關柜的技術數據見表1；

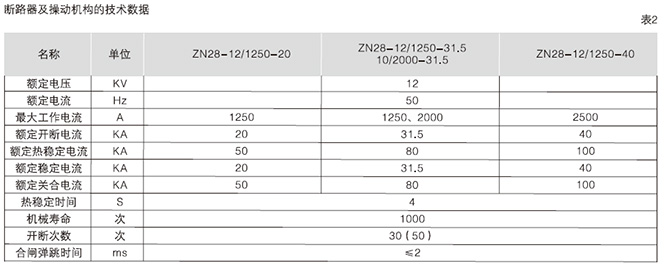

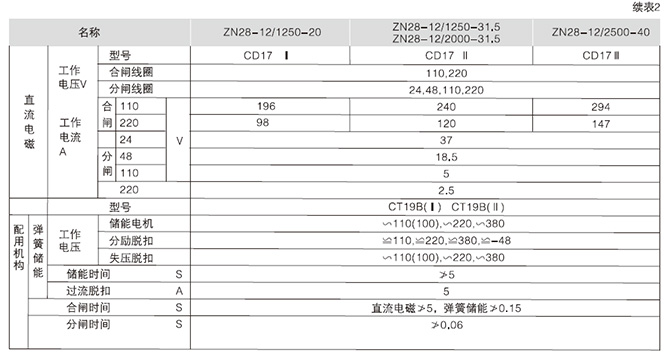

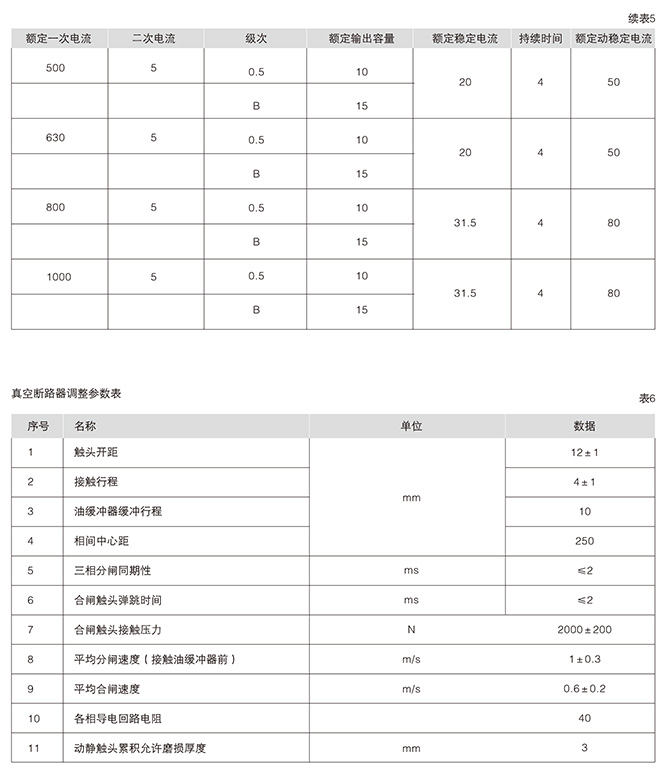

◆ 斷路器及操動機構的技術數據見表2，本開關柜以真空斷路器為主。

◆ 接地開關技術數據、接地開關的技術參數應能與相應的隔離開關參數配合，所以接地開關的動、熱穩定電流，接觸壓力與相應的隔開離關一致，但接地開關斷口間的距離不小于125mm。

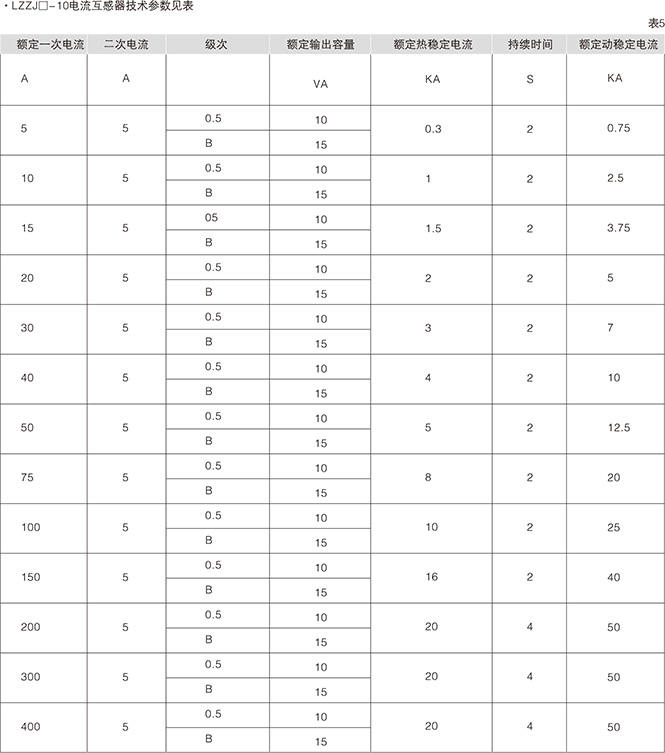

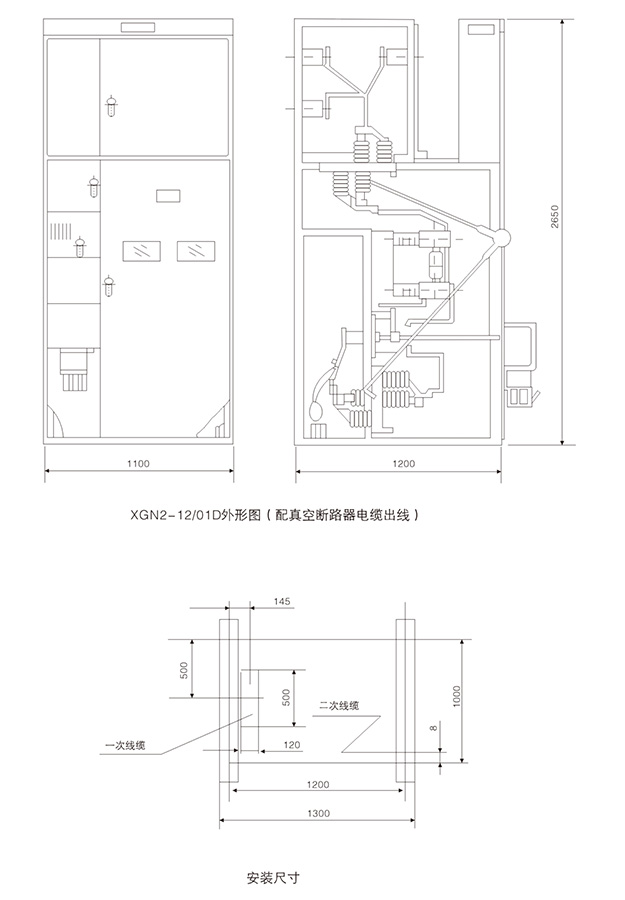

XGN2-12外形安裝圖

◆ 開關柜的安裝尺寸見上圖

◆ 結構

本開關柜為金屬封閉箱式結構,柜體骨架由角鋼焊接而成,柜內分為斷路器室、母線室、電纜室和繼電器室。室與室之間用鋼板隔開。

斷路器室在柜體下部，斷路器的傳動由拉桿與操動機構連接；斷路器下接線端與電流互感器連接，電流互感器與下隔離開關的接線端連接，斷路器上接線端與上隔離開關的接線端想連接，斷路器室還設有壓力釋放通道，若內部電弧發生時，氣體可通過排氣通道將壓力釋放。

母線室在柜體后上部，為了減小柜體高度，母線呈品形排列，以7350N抗彎強度的瓷質絕緣子支持，母線與上隔離開關接線端相連接。

電纜室在柜體下部的后方，電纜室內支持絕緣子可設有監視裝置，電纜固定在支架上。對于上接線為聯絡方案是，本室則為聯絡電纜室。

斷路器操動機構裝在正左下方位置，其上方為隔離開關的操作及聯鎖機構。

開關柜為雙面維護，前面檢修繼電器室的二次元件，維護操動機構，機械聯鎖及傳動部分、檢修斷路器，后面維修上母線和電纜終端，在斷路器室和電纜室均裝有照明燈。

前面的下方設有與柜寬方向平行的接地銅母線，其截面為4*40mm2機械聯鎖：為了防止帶負荷分合隔離開關；防止誤分誤合斷路器；防止誤入帶點間隔；防止帶電合接地開關；防止帶接地刀合閘。開關柜采用相應的機械聯鎖，機械聯鎖的動作原理如下：

◆停電操作（運行→檢修）

開關柜處于工作位置，即上下隔離開關，斷路器處于合閘狀態，前后門關閉鎖好，并處于帶電運行之中，這時的小手柄處于工作位置。

先將斷路器分?jǐn)啵賹⑿∈直獾健胺謹嚅]鎖” 位置，這時斷路器不能合閘，將操作手柄插入下隔離的操作孔內，從上往下拉，再向上推，使接地開關處于合閘位置，這時可將小手柄扳至“檢修” 位置，先可打開前門，取出后門要是打開后門，停電操作完畢，檢修人員可對斷路器室及電纜室進行維護和檢修。

◆ 送電操作（檢修→運行）

若已檢修完畢，需要送電，其操作程序如下：

將后門關好鎖定，將鑰匙取出后關前門，將小手柄從檢修位置扳至“分閉鎖” 位置，這時前門被鎖定，斷路器不能合閘，用操作手柄插入接地開關操作孔內，從上向下拉，使接地開關處于分閘位置，將操作手柄拿下，再插入下隔離的操作孔內，從下向上推，使下隔離處于合閘位置，去除操作手柄，將小手柄扳至工作位置，這時可將斷路器合閘。

箱型固定式金屬封閉開關設備安裝、調整與維修：

◆安裝

◆ 真空斷路器在分合閘時產生的動力，向上、向下約為7840N，此數據提供設計基礎時估算基礎應力。

◆ 基礎

開關柜基礎參考圖2精心設計和施工，基礎應平整。

◆ 安裝程序及注意事項

a.將開關柜按排列放置在基礎上，調整好成組開關柜的直線度、垂直度、水平度，然后用M12螺栓或用電焊方法將開關柜緊固在基礎槽

鋼上

b.用M12×30螺栓進行柜間連結；

c.安裝主母線，打開母線室頂蓋板進行安裝好后緊固頂蓋板，連接母線室接觸面；

d.安裝一次電纜與母線接觸面應平整，接觸面上涂中性凡士林油后即可連接，并緊固之，電纜施工后應用隔板將電纜室與電纜溝封隔；

e.連接柜間接地母線，使沿開關柜排列方向連成一體，檢查工作接地和保護接地是否有遺漏，接地回路是否連續導通，工作接地電阻應不大于1000μΩ；

f.安裝二次回路電纜，電纜由機構左側底穿入，沿側壁進入繼電器室，分接到相應的端子排上，施工時應注意電纜號，端子號不要漏穿或穿錯，二次電纜施工完后，注意勿忘封蓋電纜孔。

◆ 驗收試驗及投入運行前準備工作

◆ 驗收試驗項目

a.根據訂貨資料查對柜內安裝的電氣元件型號，規格是否相符；

b.檢查緊固件是否有松動，發現有松動的應予擰緊；

c.檢查母線連接處，接觸是否嚴密，如有接觸不良，應進行修理；

d.手動操作隔離開關，斷路器、機械聯鎖程序等3-5次，應靈活無卡住現象，并且動作準確,程序無誤；

e.檢查斷路器、隔離開關的機械特性，是否符合其本身規定的要求;

f.檢查二次接線是否符合圖紙要求，在主電路不通電情況下對二次回路通電動作試驗，是否符合二次接線圖的要求；

g.二次回路絕緣強度試驗，在導體與外殼之間,施加交流50HZ，電壓2000V，歷時1min，應無擊穿放電現象，二次回路中有電子器件部分，試驗電壓有制作廠與用戶商定；

h.主回路工頻絕緣電壓試驗,在相對和相間根據開關柜的額定電壓，按GB311。規定值的85%歷時1min應無擊穿閃絡現象。

◆ 投入運行準備工作

a.活動部位需注油處，應注潤滑油；

b.接通控制、信號、照明等電源；

c.在隔離開關、斷路器等處于分閘狀態時，即合上進線斷路器柜；

d.合上有電壓互感器的開關柜的隔離，檢查電壓表是否正確，若正確繼續往下進行；

e.合上避雷器、站內用變壓器的隔離及有關輔助電器使其投入運行；

f.依次合上饋線柜斷路器，檢查電流表是否正確。

◆ 維護與檢修

◆ ◆ 開關柜投入運行后，監視和維護工作如下；

a.清掃各部位塵土，特別是絕緣表面的塵土；

b.檢修程序鎖和機械連銷，動作保持靈活可靠，程序正確；

c.按斷路器、隔離開關、操作機構等電器的規定進行檢修、調試；

d.檢查電器接觸部位，接觸情況是否良好，檢測接地回路，保持連續導通；

e.緊固各螺釘、銷釘。

◆ 產品的運行、驗收及保管

◆ 產品經出廠檢驗合格后方可進行包裝及發運、包裝時，產品用螺栓固定在底排上、運輸過程，只準直立放置不得倒置、傾翻、翻滾、摔下。

◆ 按產品裝箱單、對整機、附件等進行驗收。

◆ 保管產品在安裝前庫房，應防止雨淋、零部件。應以原包裝存入在庫房中，不能受潮；不得隨意拆卸電器元件及其零部件。

箱型固定式金屬封閉開關設備隨機文件：

◆ 隨機文件包括；

◆ 產品合格證；

◆ 安裝使用說明書；

◆ 二次施工接線圖；

◆ 裝箱單。

箱型固定式金屬封閉開關設備易損件、附件及備件：

◆ 應有斷路器等電器的易損件；

◆ 開關柜的易損件，由用戶與制造廠協商確定；

◆ 開關柜的附件，備件的種類見表，用可從制造廠訂購。

箱型固定式金屬封閉開關設備主電路組合方案示例：

箱型固定式金屬封閉開關設備訂貨須知：

訂貨時用戶需提供下列資料；

◆ 主電路方案編號及一次系統圖，排列圖；

◆ 二次回路接線原理圖、端子排列圖，如端子無排列圖時按制造廠規定；

◆ 開關柜內的電器元件的型號、規格、數量；

◆ 主母線、支母線的材質、規格否則按制造廠規定供應；

◆ 開關柜使用特殊環境條件，應在訂貨時提出；

◆ 需要附件，備件時，應提出其種類和數量。
