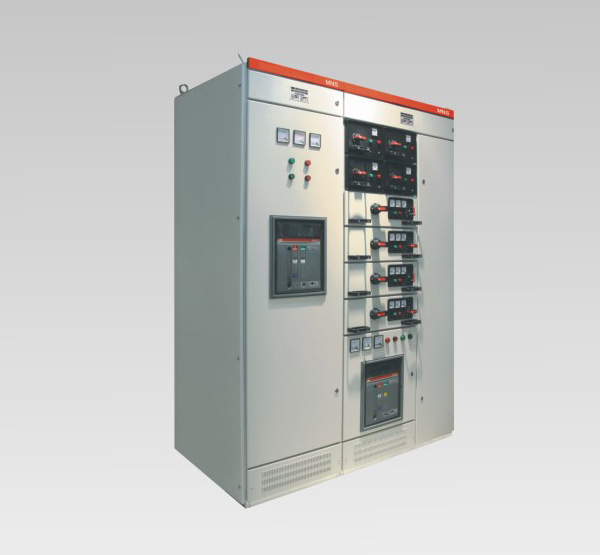

MNS低壓抽出式開關柜概述：
本系列低壓抽本出式開關柜是一種用標準模件由工廠組裝（FBA）的組合式柜型。
本系列低壓抽本出式開關柜適用于發電廠、變電站、石油化工、冶金軋鋼、交通能源、輕工紡織等廠礦企業和住宅小區、高層建筑等場所，作為交流50~60HZ，額定工作電壓交流660V及以下的電力系統的配電設備的電能轉換、分配及控制之用。
裝置符合G本B2751.1《低壓成套開關設備》及JB/T 9961《低壓抽出式成套開關設備》國家專業標準并符合IEC 349-1國際專業標準。
MNS低壓抽出式開關柜正常使用環境條件：
◆周圍空氣溫度不高于+40℃，不低于-5℃，并且24h內其平均溫度不高于+35℃。
◆大氣條件：空氣清潔，相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較高的相對濕度，例如+20℃時為90%,但應考但慮到溫度變化,有可能會偶然地產生凝露。
◆海拔高度不超過2000m。
◆本裝置適應于以下溫度的運輸和儲存過程：-25℃至+55℃的范圍之間，在短時間內（不超過24h）可達+70℃，在這些極限溫度裝置下不應遭到任何不可恢復的損傷,而且在正常條件下應能正常工作。
◆如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。
◆當本裝置使用于海上石油鉆采平臺和核電站時，應另行簽訂技術協議。
MNS低壓抽出式開關柜基本技術參數：

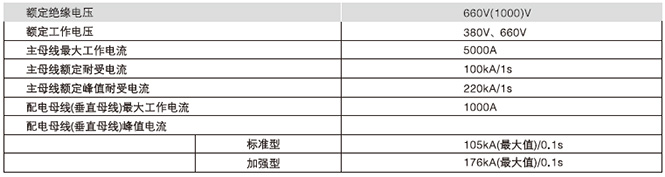

1、電氣性能
2.防護等級
符合IEC 5 29、DIN 4 0050標準
IP30對大于Φ2.5MM固定防護
IP40對大于Φ1.0MM固定防護
IP54對塵埃和任意方向噴濺作防護
（訂購IP54防護等級時應與制造廠協商）
MNS低壓抽出式開關柜柜體結構：

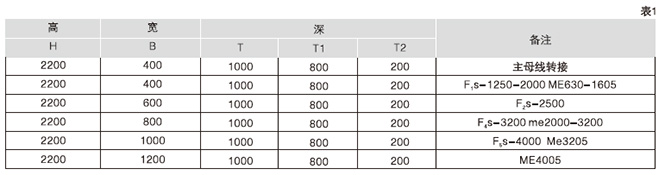

開關柜柜體基本結構式由C型型材裝配組成。C型材是以E=25mm為模數安裝孔的鋼板彎制而成。全部柜架及內層隔板都作鍍鋅磷化處理。四周門板，側板則作高壓靜電噴塑。柜體基本結構見圖1所示：柜體基本尺寸見圖2.表1、表2。
MNS低壓抽出式開關柜開關柜類型：
1.動力配電中心柜（PC）：可采用Emax，MT，3WN,AH、ME系列等斷路器。
2.電動機控制中心柜（MCC）：由大小抽屜組裝而成，各回路主開關采用高分斷塑殼斷路器或旋轉式帶熔斷器的負荷開關。功率因數自動補償柜（帶有手動、自動及遠動功率因數補償裝置）

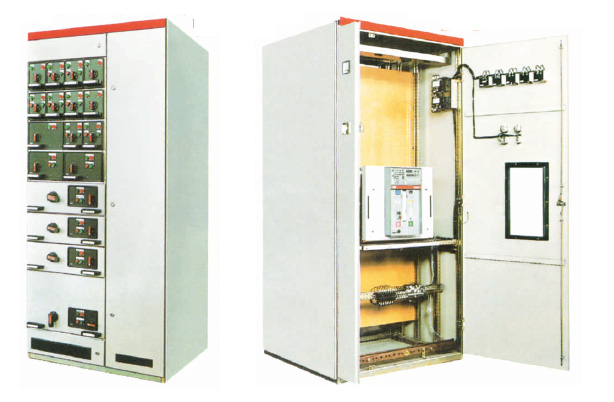

A動力配電中心(PC)柜
B電動機控制中心(MCC)柜

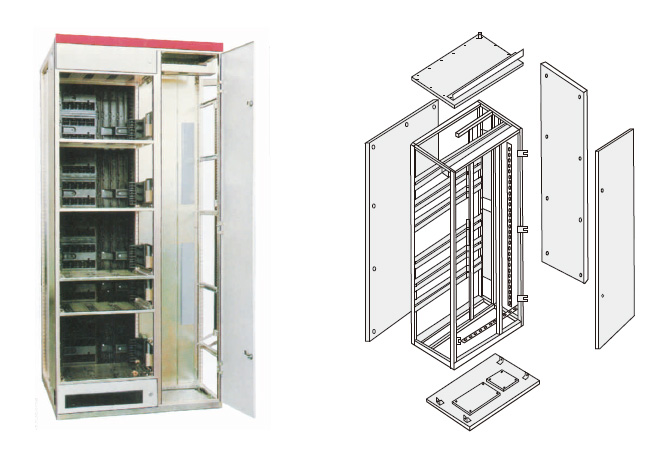

C型型材組成的柜架結構(圖)1

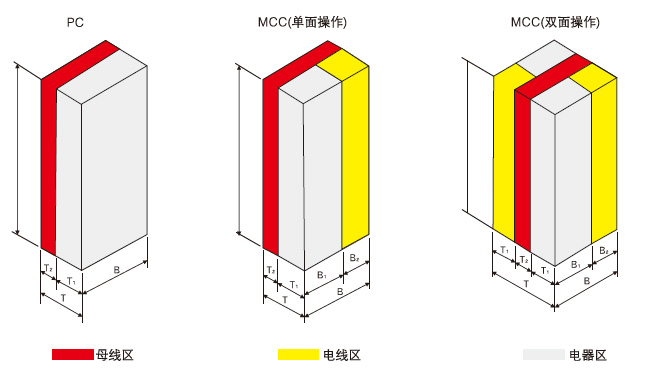

柜體示意圖(圖)2
MNS低壓抽出式開關柜柜體的分區設計：
?動力配電中心（PC）
（1）.PC柜內分割成三個隔室；
平母線隔室 ：水在柜的后部；
能單元隔 室 ：功在柜前上部或柜前左邊；
（2）.分隔措施：
平母線隔室與水功能單元隔室之間用鋼板分隔。
制回路隔室與控功能單元隔室之間用阻燃型聚苯醚塑料罩殼分隔。
（3）.柜內安裝的框架式斷路器，均能在關門狀態下實現柜外手動操作，觀察斷路器的分合閘狀態和根據操作機構與門的位置關系，斷出斷路器在判試驗位置還是在工作位置。
（4）.主電路與輔助電路之間設計成分隔結構，儀表、信號燈和按鈕等組成的輔助電器單元，均安裝于塑料板上，板后用阻燃型聚氨發泡塑料做成酯的罩殼與主電路分離。
?抽出式電動機控制中心和小電流的動力配電中心（MCC）
抽出式 ,C C抽柜內分成三個隔室，即柜后的水平母線隔室，柜前部左邊的功能單元隔室，柜前部右邊的電纜隔室。水平母線隔室與能單元隔功室之間用阻燃型發泡塑料制造的功能板分隔，電纜隔室與水平母線隔室、功能單元隔室之間用鋼板分隔。

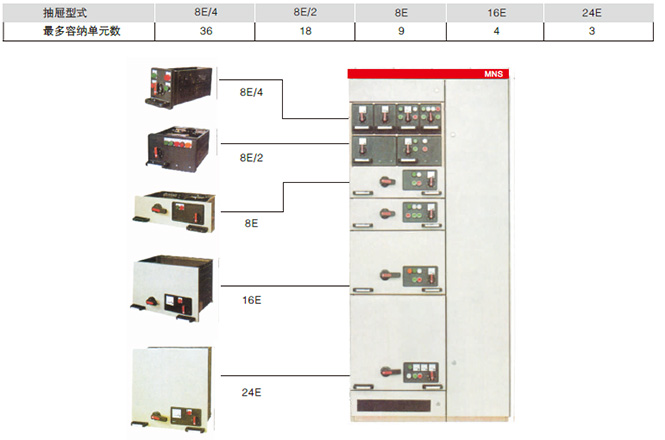

MCC（電動M機控制中心）的抽屜分為以下5種：
?8E/4：高 200×寬150×深400mm
?8E/2：高 200×寬300×深400mm
?8E：高 200×寬600×深400mm
?16E： 高 400×寬600×深400mm
?24E： 高 600×寬600×深400mm
?后出線開關柜結構
為減少開關柜排列寬度而設計的出現，開關柜的主母線水平安裝在開關柜的頂部，柜的后半部為電纜室，進出線電纜均在柜后電纜室連接。開關柜的正面為裝置小室，安裝開關設備的功能單元。該系統設計將開關柜側面的電纜室移至開關柜后室，大大減少了開關柜的排列寬度，以進一步滿足變電所空間布置的要求。
饋電柜柜寬600mm，深1000/1200mm，頂部為獨立的主母線室與裝置小室隔離。正面裝置小室有效安裝高度為72E（E=25mm）,經多功能板與后部電纜室隔離,充分利用了開關柜的安裝空間,結構緊湊,單元配置靈活。背面電纜室帶門，安裝及維護方便。
進線柜的寬度按進線單元的柜架電流確定，推薦寬度為400/600/800/1000mm，柜深1000mm。
母線系統
開關柜可配置二組主母線，安裝在開關柜的后部母線室。二組母線可分別安裝在柜后上部和下部。根據進線需要，上下二組母線可分別采用不同或相同截面的材料。二者既可單獨供電，也可并聯供電，或可用作后備電源。
配電母線（垂直母線）組裝在阻燃型塑料功能板中，通過特殊接件與主母線連接。既可防止電弧引起的放電，又能防止人體接觸。柜內設有獨立的PE接地系統和N中性導體。二者貫穿整個裝置，安裝在柜前底部及右側。各回路接地或接零都可就近聯接。整個母線系統安裝見圖3所示。柜架結構件全部采用自攻螺釘聯接，具有較高的接地可靠性。
中性母線和中性保護母線平行地安裝在功能單元隔室的下部和垂直安裝在電纜中。N線與PE線之間如用絕緣子相隔，則N線與PE線分別使用，若二者之間如用導體短接，即成PE/N線。
裝置的保護電路由單獨裝設并貫穿于整個排列長度的PE線（或PE/N線）和可導電的結構件二部分組成。裝置中金屬結構件，除外表的門和封板外，其余都經過鍍鋅處理，在結構件的連接處，都經過精心設計，使其能通過一定的短路電流。
保護接地系統
裝置的保護電路由單獨裝設并貫穿于整個排列長度的PE線（或PE/N線）和可導電的結構件二部分組成。裝置中金屬結構件，除外表的門和封板外，其余都經過鍍鋅處理，在結構件的連接處，都經過精心設計，使其能通過一定的短路電流。
輔助電路和電纜槽
在功能單元隔室的頂部裝有輔助電路電纜槽,槽內可安放柜間連接線合公用電源線。
電纜和控制線連接
在抽出式組件的一側，電纜小室中裝有接線裝置和端子，用于連接出線電纜、控制線合組件之間的接線。進出線電纜和控制線接線裝置布置在電纜小室右側的導軌上。主回路端子位于后部，控制線端子位于前方45°方向。控制線端子的接線可用螺絲或插入式線鼻子連接或用銅接頭來連接。抽出式組件的轉接件上主回路端子小于63A的，配有PE端子。
安全保護系統
每柜設有一塊或一組阻燃型的塑料功能板，安裝在主母線室與電器室之間，其作用為有效防止開關元件因故障引起的飛弧與母線之間短路造成的事故，采取了嚴密的隔離措施。
上下層抽屜之間有帶通風孔的鍍鋅金屬底板相隔離，較小的8E/4，8E/2抽屜其四周均為阻燃型工程塑料件，故相鄰回路之間有較強的絕緣隔離作用。柜內采用了多種塑料組件以支撐帶電部分，這些組件式無鹵素的并具有CT1300等級以上的防漏電性能。

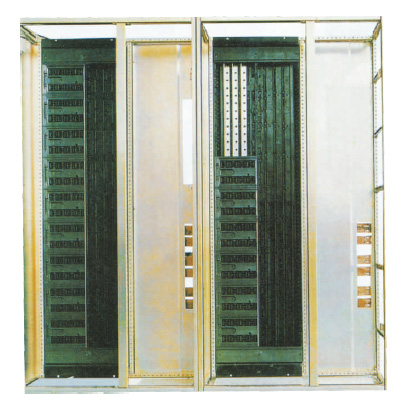

抽屜類型
抽屜的電氣和機械連鎖

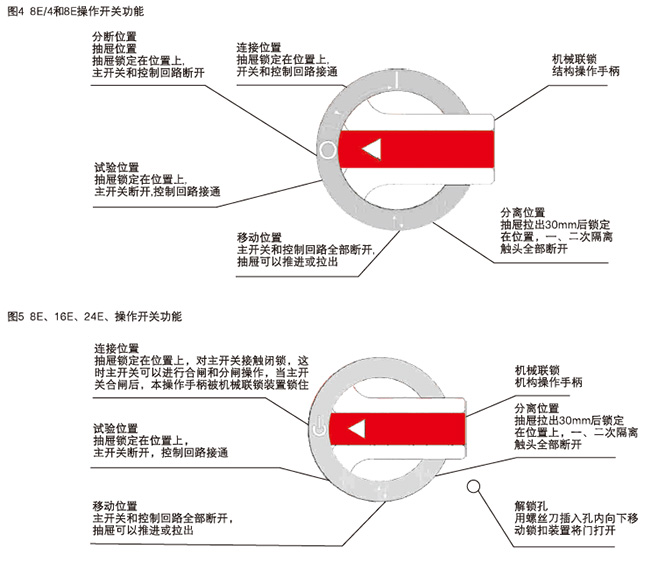

抽屜單元有可靠的機械連鎖位置，通過操作手柄控制，具有明顯準確的合閘、試驗、抽出和隔離位置。操作機構功能見圖4、圖5。為加強安裝防范，操作手柄定位后可加上掛鎖，最多可加三把鎖，見左圖。
抽屜單元到位后必須嚴格按照圖4、圖5所列操作開關功能及其位置動作，否則易損壞結構件，請用戶使用時注意。
操作開關功能示意圖
組合方式示意圖（圖6）
安裝示意圖(圖)7

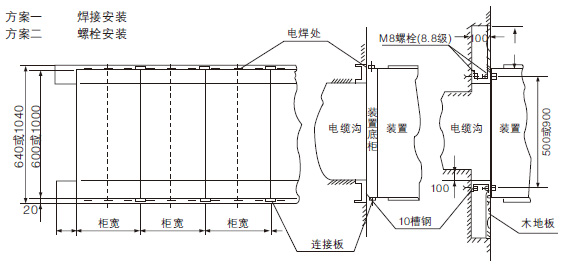

母線橋安裝示意圖(圖)8
